A系列卡片型PLC主机
一、AC/AT/AH 系列型号列表与外观尺寸
| AC系列型号 | 功率（DC24V） | 外形尺寸（宽x高x深） |
|---|---|---|
| AC10S0R | DC24V — 0.2A MAX | 40x95x65 |
| AC10S0T | DC24V — 0.2A MAX | |
| AC10S0P | DC24V — 0.2A MAX | |
| AC16S0R | DC24V — 0.2A MAX | |
| AC16S0T | DC24V — 0.2A MAX | |
| AC16S0P | DC24V — 0.2A MAX | |
| AC12M0R | DC24V — 0.15A MAX | |
| AC12M0T | DC24V — 0.15A MAX | |
| AC12M0P | DC24V — 0.15A MAX |
| AT系列型号 | 功率（DC24V） | 外形尺寸（宽x高x深） |
|---|---|---|
| AT16S0R | DC24V — 0.2A MAX | 40x95x65 |
| AT16S0T | DC24V — 0.2A MAX | |
| AT16S0P | DC24V — 0.2A MAX | |
| AT12M0R | DC24V — 0.15A MAX | |
| AT12M0T | DC24V — 0.15A MAX | |
| AT12M0P | DC24V — 0.15A MAX |
| AH系列型号 | 功率（DC24V） | 外形尺寸（宽x高x深） |
|---|---|---|
| AH16S0R | DC24V — 0.2A MAX | 40x95x65 |
| AH16S0T | DC24V — 0.2A MAX | |
| AH16S0P | DC24V — 0.2A MAX |
| 1.开关量通道指示灯 | 8.导轨卡扣 |
| 2.PWR电源指示灯、RUN运行指示灯、COM通讯指示灯、ERR错误指示灯 | 9.RS485接线端子 |
| 3.运行开关 | 10.DC24V供电 |
| 4.拨码开关 | 11.模块卡勾 |
| 5.以太网口 | 12.模块连接定位孔 |
| 6.端子定义 | 13.模块扩展口 |
| 7.可拔插端子 | 14.35mmDIN导轨 |
二、指示灯说明
1.xxPWR：xx 电源指示灯，绿色。常亮 - 电源正常；不亮 - 电源异常。
2.xxRUN：xx 运行指示灯，绿色。常亮 - PLC 处于运行状态；不亮 - PLC 处于停机状态。
3.xxCOMxx：通讯指示灯，绿色。闪烁 - 正在通讯，闪烁频率表示通讯速度的快慢；不亮 - 没有通讯。
4.xxERRxx：错误指示灯，红色。常亮 – 硬件故障；闪烁 – 软故障；不亮 – 正常。
用户需根据错误指示灯的不同状态做出相应的处理，详见下表：
| 参考处理方式 | 指示信息分类 | ERR指示灯状态 |
|---|---|---|
| 正常 | 模块无通讯 | 不亮 |
| 正常，仅提示用户注意有锁定数据 | PLC存在锁定数据的元件 | 黄色闪烁：指示灯亮 0.2s 灭0.8s |
| 修改PLC硬件配置 | 软件设置问题，允许继续运行用户程序 | 黄色闪烁：指示灯亮 0.2s 灭0.8s |
| 检查模块并行总线（检查RTC电池；检查扩展模块供电） | 模块间通讯异常，自动去除异常模块，允许继续运行用户程序 | 黄色闪烁：指示灯亮 0.8s 灭0.2s |
| 重新升级系统固件或修改用户程序 | 固件异常或用户程序异常，不可运行用户程序 | 红色闪烁：指示灯亮 0.5s 灭0.5s |
| 返厂维修 | 硬件故障，不可运行用户程序 | 红色常亮 |
三、电源规格
| 项目 | DC直流电 源 |
|---|---|
| 输入电压 | DC24V -15% — +20% |
| 电源频率 | —— |
| 瞬间电涌 | MAX 20A 1.5ms @24VDC |
| 允许瞬间断电时间 | 10ms以内 |
| 隔离方式 | 无电气隔离 |
| 电源保护 | 直流输入电源极性反接、过压保护 |
四、产品环境规格
| 项目 | 环境规格 |
|---|---|
| 温度/湿度 | 工作温度：0 — +55 ℃ 储存温度：-25 — +70 ℃ 湿度：5 — 95%RH，无凝露 |
| 抗振动能力 | 10 — 57Hz振幅0.075mm，57Hz — 150Hz加速度1G，X、Y、Z三轴方向各10次 |
| 抗冲击能力 | 15G，持续11ms，X、Y、Z三轴方向各6次 |
| 抗干扰能力 | DC EFT：±2500V，浪涌：±1000V |
| 接地 | 第三种接地（不可与强电系统通用接地） |
| 使用环境 | 防尘、防潮、防腐蚀、免受电击及外力冲击等环境 |
五、开关量输入（DI）规格
| 项目 | 开关量输入DI |
|---|---|
| 输入信号 | 无电压接点或NPN/PNP |
| 动作驱动 | ON：3.5mA以上 OFF：1.5mA以下 |
| 输入阻抗 | 约4.3KΩ |
| 输入最大电流 | 10mA |
| 响应时间 | 默认6.4ms，可配置为0.8 — 51.2ms |
| 隔离方式 | 每通道单独光电隔离 |
| 输入指示 | LED灯亮表示ON，不亮表示OFF |
| 电源输入 | PLC主机内部供电：直流电源（SINK或SOURCE）5.3mA@24VDC |
六、开关量输出（D0）规格
| 项目 | 继电器输出-R | NPN/PNP晶体管输出-T/P | |
|---|---|---|---|
| 最大负载 | 电阻性负载 | 2A/1点，8A/4点共COM | 0.5A/1点，2A/4点共COM |
| 电感性负载 | 50VA | 5W/DC24V | |
| 灯负载 | 100W | 12W/DC24V | |
| 最小负载 | 10mA | 2mA | |
| 电压规格 | 250VAC,30VDC以下 | 30VDC | |
| 驱动能力 | 最大触点容量：5A/250VAC | MAX 1A 10秒 | |
| 响应时间 | Off-on 10ms，On-off 5ms | Off→On 10μs，On→Off 120μs | |
| 隔离方式 | 机械隔离 | 每通道单独光电隔离 | |
| 输出指示 | LED灯亮表示ON，不亮表示OFF | ||
| 电源输入 | PLC主机内部供电 24VDC | ||
七、模拟量输入（AI）规格
| 项目 | 电压输入 | 电流输入 | ||||
|---|---|---|---|---|---|---|
| 输入范围 | 0V — +10V | 0V — +5V | 1V — +5V | 0 — 20mA 4 — 20mA | ||
| 解析度 | 2.5mV | 1.25mV | 1.25mV | 5μA | ||
| 输入阻抗 | 6MΩ | 250Ω | ||||
| 最大输入范围 | ±13V | ±30mA | ||||
| 输入指示 | LED灯亮指示正常，灭指示外部断开 | |||||
| 响应时间 | 5ms/4通道 | |||||
| 数位输入范围 | 12位，码值范围：0 — 32000（A系列模块16位A/D转换） | |||||
| 测量精度 | 0.2% F.S | |||||
| 电源输入 | 主机为内部供电，扩展模块由外部供电24VDC ±10% 5VA | |||||
| 隔离方式 | 光电隔离，通道间无隔离，模拟与数字光电隔离 | |||||
| 电源消耗 | 24VDC ±20%，100mA（最大） | |||||
八、模拟量输出（AO）规格
| 项目 | 电压型输出 | 电流型输出 | ||||
|---|---|---|---|---|---|---|
| 输入范围 | 0V — +10V | 0V — +5V | 1V — +5V | 0 — 20mA | 4 — 20mA | |
| 解析度 | 2.5mV | 1.25mV | 1.25mV | 5μA | 5μA | |
| 外部负载阻抗 | 1KΩ@10V | ≥500Ω@10V | ≤500Ω | |||
| 输出指示 | LED灯亮指示正常 | |||||
| 驱动能力 | 10mA | |||||
| 响应时间 | 3ms | |||||
| 数位输入范围 | 12位，码值范围：0 — 32000（A系列模块16位D/A转换） | |||||
| 测量精度 | 0.2% F.S | |||||
| 电源输入 | 主机为内部供电，扩展模块由外部供电24VDC ±10% 5VA | |||||
| 隔离方式 | 光电隔离，通道间无隔离，模拟与数字光电隔离 | |||||
| 电源消耗 | 24VDC ±20%，100mA（最大） | |||||
九、开关量输入/输出(DI/DO)的接线图
- 开关量输入（DI）的接线图：
- 开关量输出（DO）的接线图：
十、模拟量输入(AI)的接线图
- 电压输入的接线图：
- 电流输入的接线图：
十一、模拟量输出（AO）的接线图
- 电压输出的接线图：
- 电流输出的接线图：

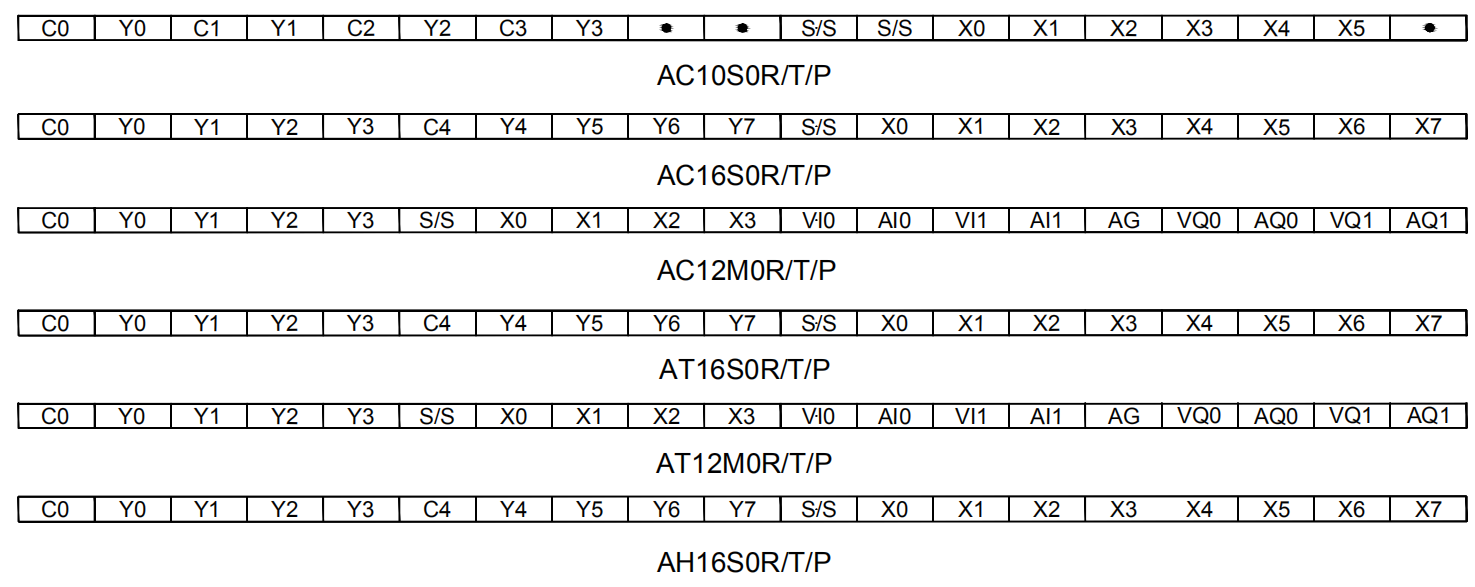

十二、端子配线
十三、PLC 的安装
在安装时，请安装在封闭式之配电箱内，其周围应保持一定的空间（如右图所示），以确保 PLC 能良好地进行散热。
导轨安装方式：使用标准 35mm 导轨。
扩展模块的连接方法 上一个模块（主机或扩展模块）右侧下部的并行接口插入下一个模块左侧下部的并行接口并用两侧小卡勾扣住，此模块右侧的并行接口作为下一个扩展模块用。如此 依次连接所有的扩展模块。
十四、地址设定
带以太网接口 PLC，缺省 IP 地址为：192.168.1.111，子网掩码：255.255.255.0，网关：192.168.1.1。硬件 DIP 拨码开关地址设置范围 1-15，缺省地址为 1。
十四、供电电源的接线
PLC 电源输入为直流输入。
提示
如果将 AC110V 或 AC220V 接至+24V 端或者输入点端，将导致 PLC 损坏，请使用者特别注意。
