1. 产品介绍

主要功能

海为 HMI 嵌入式系统基于嵌入式 Linux 系统开发，是一款运行于工业自动化监控管理设备的嵌入式系统软件，通过运行海为组态工程，可以实现直观的观察到工业的现场情况，与各种工业控制设备进行通信，通过采集到的工业现场的生产信号，对其进行监控。对工业现场的报警信息通过画面、计算机语言、微信、短信、邮件等形式，及时通知相关工作人员。支持网络工程的使用，使多个设备之间可互为客户端和服务器，通过网络共享数据，实现分布式控制。支持记录存储数据。对记录的实时工况数据和历史工况数据进行分析统计，以解决生产故障、提高生产效率及提升产品质量等。

核心亮点

• 局域网互联：与手机、平板、电脑、电视、摄像机及其它HMI即连即通

• 物联网功能：通过互联网与手机、平板、电脑、电视、摄像机及其它HMI即连即通

• 远程访问：打破传统VNC方案，无需二次组态，所见即所得；支持多人同时异步或同步监控

• 数据安全：所有数据可以传输储存到指定的服务器，支持本地或公网部署，安全可控

• 开放性接口：支持 MQTT、OPCUA、HTTP、TCP 等接口，轻松实现与 ERP、MES 及其它第三方应用对接

• 画面集成：第三方软件、APP、小程序等应用可以直接嵌入 HMI 画面，即刻拥有设备的远程控制能力

• 设备智能化：支持文本转语音播报、全场景语音对讲、音频文件播放、摄像头监控等应用

• 手机即扫码枪：让手机变身智联 HMI 的延伸，取代传统外接扫码枪，随时随地扫码录入信息

• 电子看板：通过与海为 TVBOX 组网，轻松满足数据可视化、设备集中监控等大屏应用场景，实现智慧工厂

• 卫星定位：支持北斗定位，让设备定位更精准，实现设备动态轨迹追踪、电⼦围栏等功能

• 全新定义 HMI：全系列采用⾼清屏、窄边框设计、铝合金外壳、内置eSIM、麦克风、喇叭、RFID组件

2. 产品规格

规格	型号	D4	D7	D7 Pro	D10	D10 Pro	D15	D15 Pro
显示	显示器	4.3"TFT	7"TFT		10.1"TFT		15.6"TFT
	分辨率	800x480 pixels	1024x600 pixels		1280x800 pixels		1920x1080 pixels
	色彩	16.7M					262k
	亮度	450 cd/m²					350 cd/m²
	可视角	80'/80'/80'/80'	85'/85'/85'/85'
	触摸类型	电阻式	电容式
背光	背光类型	LED
	背光寿命	50,000 小时
	自动休眠功能	支持，可配置
硬件	闪存（Flash）	4GB
	内存（RAM）	512M	512M	1GB	512M	1GB	1GB
	以太网口	10/100 Base-T * 1	10/100 Base-T * 1	10/100 Base-T * 2	10/100 Base-T * 1	10/100 Base-T * 2	10/100 Base-T * 2
	串行接口	COM1：RS232 * 1 COM2：RS485 * 1	COM1:RS232 * 1 COM2:RS485 * 1 COM3:RS485 * 1
	USB HOST	USB2.0 * 1	USB2.0 * 1	USB2.0 * 2	USB2.0 * 1	USB2.0 * 2	USB2.0 * 2
	RTC	内置实时时钟
电源	输入电源	24V DC±20%
	功耗	6W@24VDC	8W@24VDC		10W@24VDC		15W@24VDC
	电源保护	具备浪涌保护、防反接保护
	耐电压	500VAC
	绝缘阻抗	超过 50MΩ @500VDC
	耐震动	10 - 25Hz (X, Y, Z轴方向 2G/30分钟)
环境	冷却方式	自然风冷却
	防护等级	面板符合IP65，机身符合IP20
	存储环境温度	-20 ~70℃
	操作环境温度	-10℃ ~ 60℃
	相对湿度	10 ~ 90％RH（无冷凝）
	使用环境	防尘、防潮、防腐蚀、免受电击及外力冲击等环境
规格	外壳材质	工程塑料ABS（阻燃级别）	全铝合金外壳 + 玻璃面板
	外形尺寸(WxHxD)	137x85x30mm	193x120x33mm		260x167x32mm		394x256x45mm
	开孔尺寸(WxH)	132x80mm 倒角：R6mm	187x114mm 倒角：R9mm		254x161mm 倒角：R7mm		383x245mm 倒角：R8mm
	重量	0.3kg	0.7kg		1.1kg		3.2kg
	安装方式	面板安装			面板安装 VESA（75*75）		面板安装 VESA（100*100）
功能	WiFi	802.11b/g/n，选配
	无线网络	4G（全网通），选配	4G全网通（内置eSIM），选配
	RFID	不支持	不支持	标配	不支持	标配	不支持	标配
	GPS	不支持	选配
	喇叭	外置	内置
	麦克风	外置	外置	内置	外置	内置	外置	内置
软件	编程管理软件	海为云组态 SCADA

3. 产品型号

4 寸

型号	TFT 屏幕	存储	LAN+ COM	USB	TTS语音	WIFI	无线网络	开孔尺寸	产品尺寸WxHxD
D4	4.3" 800x480 高清屏	4G + 512M	1 + 2	1	支持			132x80mm 倒角:R6mm	137x85x30mm
D4-G		4G + 512M	1+2	1	支持		4G (全网通)
D4-W		4G + 512M	1+2	1	支持	有
D4-E		4G + 512M	1+2	1	支持		国外4G

7 寸

型号	TFT 屏幕	存储	LAN+ COM	USB	智能化配置	TTS语音	本地视频	RFID	GPS	WIFI	无线网络	开孔尺寸	产品尺寸WxHxD
D7	7" 1024x600 高清屏 电容屏 铝合金外壳	4G + 512M	1 + 3	1	喇叭	支持						187x114mm 倒角:R9mm	193x120x33mm
D7-G		4G + 512M	1 + 3	1	喇叭	支持					内置eSIM
D7-W		4G + 512M	1 + 3	1	喇叭	支持				有
D7-GP		4G + 512M	1 + 3	1	喇叭	支持			有		内置eSIM
D7-GW		4G + 512M	1 + 3	1	喇叭	支持				有	内置eSIM
D7-E		4G + 512M	1 + 3	1	喇叭	支持					国外4G
D7-EW		4G + 512M	1 + 3	1	喇叭	支持				有	国外4G
D7 PRO		4G + 1G	2 + 3	2	麦克风 喇叭	支持	有	有
D7 PRO-G		4G + 1G	2 + 3	2	麦克风 喇叭	支持	有	有			内置eSIM
D7 PRO-W		4G + 1G	2 + 3	2	麦克风 喇叭	支持	有	有		有
D7 PRO-GP		4G + 1G	2 + 3	2	麦克风 喇叭	支持	有	有	有		内置eSIM
D7 PRO-GW		4G + 1G	2 + 3	2	麦克风 喇叭	支持	有	有		有	内置eSIM
D7 PRO-E		4G + 1G	2 + 3	2	麦克风 喇叭	支持	有	有			国外4G
D7 Pro-EW		4G + 1G	2 + 3	2	麦克风 喇叭	支持	有	有		有	国外4G

10 寸

型号	TFT 屏幕	存储	LAN+ COM	USB	智能化配置	TTS语音	本地视频	RFID	GPS	WIFI	无线网络	开孔尺寸	产品尺寸WxHxD
D10	10.1" 1280x800 高清屏 电容屏 铝合金外壳	4G + 512M	1 + 3	1	喇叭	支持						254x161mm 倒角:R7mm	260x167x32 mm
D10-G		4G + 512M	1 + 3	1	喇叭	支持					内置eSIM
D10-W		4G + 512M	1 + 3	1	喇叭	支持				有
D10-GP		4G + 512M	1 + 3	1	喇叭	支持			有		内置eSIM
D10-GW		4G + 512M	1 + 3	1	喇叭	支持				有	内置eSIM
D10-E		4G + 512M	1 + 3	1	喇叭	支持					国外4G
D10-EW		4G + 512M	1 + 3	1	喇叭	支持				有	国外4G
D10 PRO		4G + 1G	2 + 3	2	麦克风 喇叭	支持	有	有
D10 PRO-G		4G + 1G	2 + 3	2	麦克风 喇叭	支持	有	有			内置eSIM
D10 PRO-W		4G + 1G	2 + 3	2	麦克风 喇叭	支持	有	有		有
D10 PRO-GP		4G + 1G	2 + 3	2	麦克风 喇叭	支持	有	有	有		内置eSIM
D10 PRO-GW		4G + 1G	2 + 3	2	麦克风 喇叭	支持	有	有		有	内置eSIM
D10 PRO-E		4G + 1G	2 + 3	2	麦克风 喇叭	支持	有	有			国外4G
D10 Pro-EW		4G + 1G	2 + 3	2	麦克风 喇叭	支持	有	有		有	国外4G

15 寸

型号	TFT 屏幕	存储	LAN+ COM	USB	智能化配置	TTS语音	本地视频	RFID	GPS	WIFI	无线网络	开孔尺寸	产品尺寸WxHxD
D15	15.6" 1920x1080 高清屏 电容屏 铝合金外壳	4G+1G	2+3	2	喇叭	支持						383x245mm 倒角:R8mm	394x256x45mm
D15-G		4G+1G	2+3	2	喇叭	支持					内置eSIM
D15-W		4G+1G	2+3	2	喇叭	支持				有
D15-GP		4G+1G	2+3	2	喇叭	支持			有		内置eSIM
D15-GW		4G+1G	2+3	2	喇叭	支持				有	内置eSIM
D15-E		4G+1G	2+3	2	喇叭	支持					国外4G
D15-EW		4G+1G	2+3	2	喇叭	支持				有	国外4G
D15 PRO		4G + 1G	2+3	2	麦克风 喇叭	支持	有	有
D15 PRO-G		4G+1G	2+3	2	麦克风 喇叭	支持	有	有			内置eSIM
D15 PRO-W		4G+1G	2+3	2	麦克风 喇叭	支持	有	有		有
D15 PRO-GP		4G+1G	2+3	2	麦克风 喇叭	支持	有	有	有		内置eSIM
D15 PRO-GW		4G+1G	2+3	2	麦克风 喇叭	支持	有	有		有	内置eSIM
D15 PRO-E		4G+1G	2+3	2	麦克风 喇叭	支持	有	有			国外4G
D15 PRO-EW		4G+1G	2+3	2	麦克风 喇叭	支持	有	有		有	国外4G

4. 产品尺寸

D4

D7/D7 Pro

D10/D10 Pro

D15/D15 Pro

5. 接口示意图

D4

D4-G/D4-E

D4-W

D7/D10

D7-G/D7-E/D10-G/D10-E

D7-W/D10-W

D7-GP/D10-GP

D7-GW/D7-EW/D10-GW/D10-EW

D7 Pro/D10 Pro

D7 Pro-G/D7 Pro-E/D10 Pro-G/D10 Pro-E

D7 Pro-W/D10 Pro-W

D7 Pro-GP/D10 Pro-GP

D7 Pro-GW/D7 Pro-EW/D10 Pro-GW/D10 Pro-EW

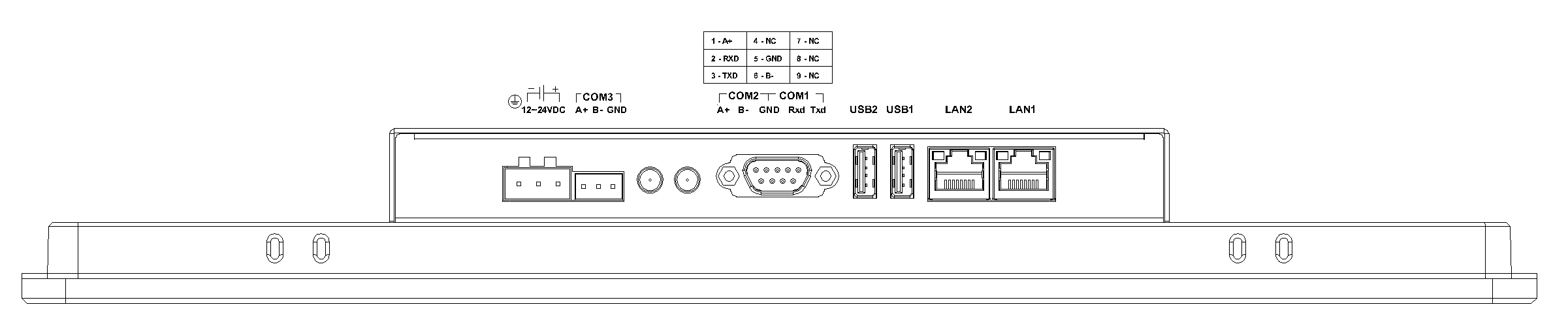

D15/D15-pro

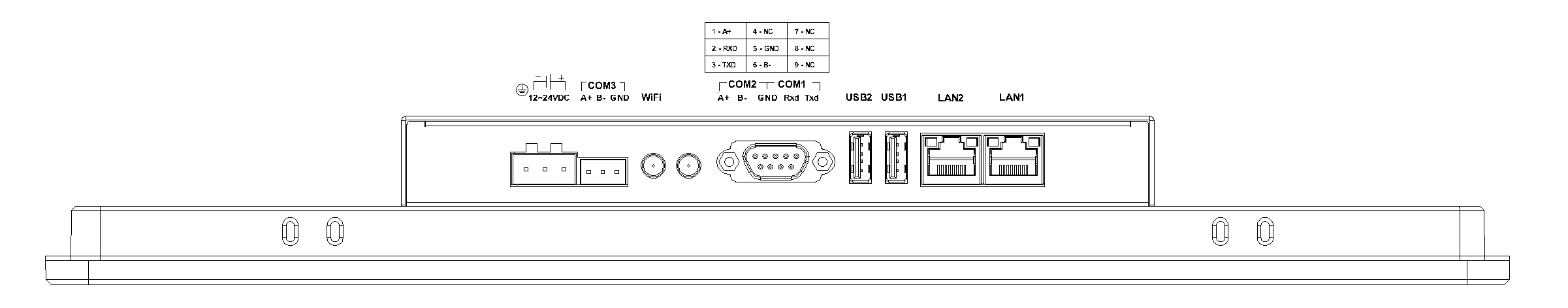

D15-W/D15 Pro-W

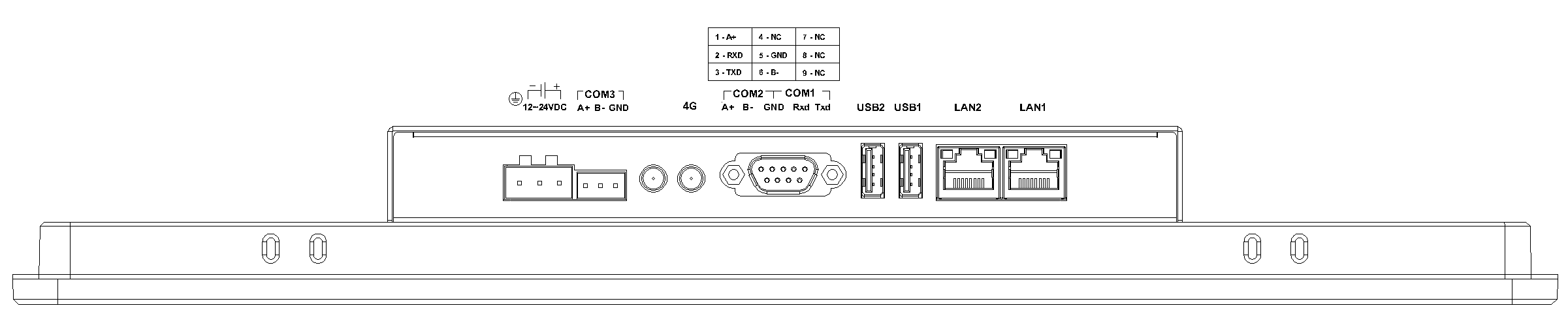

D15-G/D15-E/D15 Pro-G/D15 Pro-E

D15-GW/D15-EW/D15 Pro-GW/D15 Pro-EW

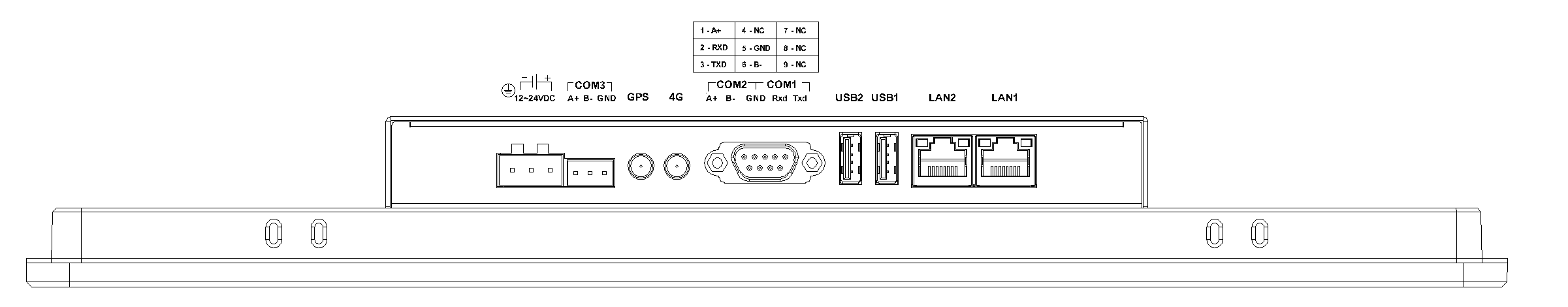

D15-GP/D15 Pro-GP
